l’insieme composto da tre circuiti stampati compone l’unità di controllo e comando dei sensori e attuatori presenti nella famiglia di camere climatiche prodotte dal committente.
La prima scheda contiene unità a microcontrollore che via RS485 comunica con Panel PC presente a bordo macchina, abbiamo svolto anche la progettazione software dell’applicativo Linux residente su Panel PC. Sulla prima scheda sono anche presenti ingressi digitali ed analogici per lettura di stati di switch o di sensori di temperatura PT100 o umidità
La seconda scheda contiene le interfacce per l’attuazione per carichi in corrente continua con tensioni e correnti massime 32Vdc e 15A.

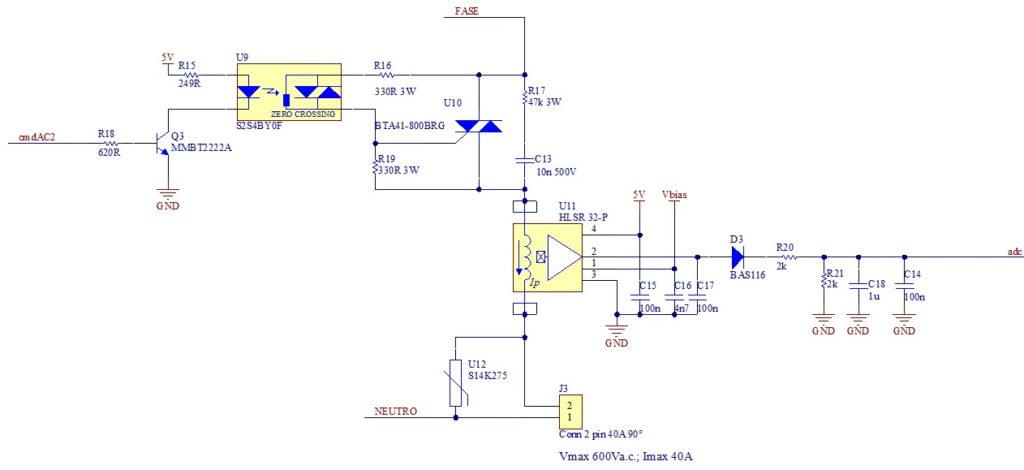

La terza scheda contiene le interfacce per il controllo di carichi in correnti alternata, connessi alla rete elettrica, la corrente di massima commutazione è di 10A per ognuna delle 10 uscite. Lo schema di principio per la singola uscita è il seguente:
Le tre schede vengono impilate l’una sul’altra e mediante bus proprietario comunicano con il microcontrollore che ne ha il governo completo.
Preliminarmente ci siamo occupati di seguire il cliente nella raccolta delle specifiche, andando ad analizzare le caratteristiche dei singoli moduli utilizzati in precedenza che sono stati sostituiti dall’oggetto di questo sviluppo.
Abbiamo completato la stesura dello schema elettrico e prodotto lo sbroglio dei circuiti stampati, nel rispetto delle normative inerenti la sicurezza elettrica, specialmente rispettando le distanze di isolamento.
Abbiamo in parallelo prodotto il software e l’interfaccia grafica che rende possibile all’operatore la programmazione di vari set-up operativi della macchina che può creare cicli di temperatura e umidità variabili.
