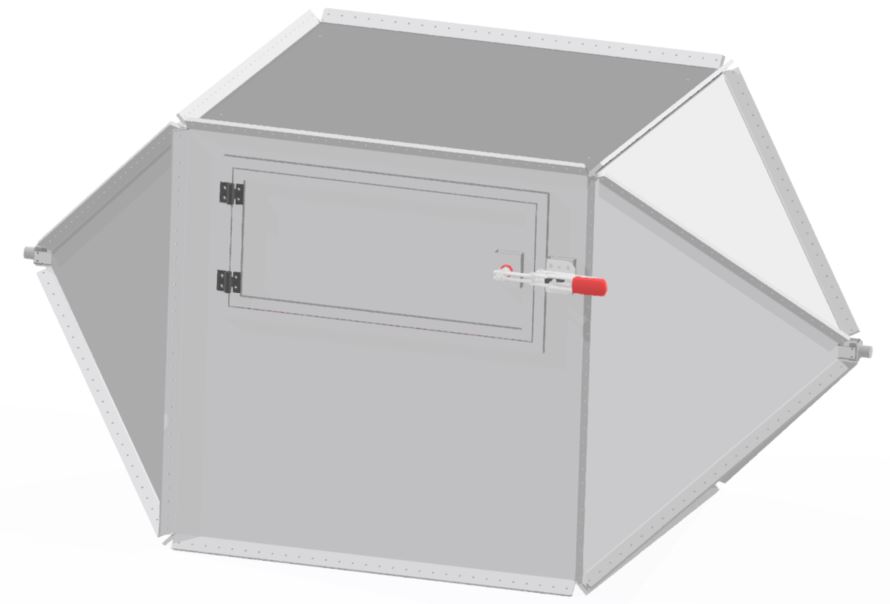

Una cella TEM (Transverse electromagnetic mode) è essenzialmente una linea di trasmissione a tre piani, di impedenza caratteristica pari a 50 ohm, con le pareti laterali chiuse al fine di prevenire l’irradiazione dell’energia RF verso l’esterno e di assicurare l'”isolamento” elettromagnetico dall’ambiente circostante.
La cella TEM è utilizzata per Test di Emissioni ed Immunità: inserendo all’interno l’EUT (Equipment under test) è possibile verificare nello spettro di frequenze dalla DC fino a 200MHz i livelli di emissione e il grado di immunità.
Misura dell’emissione:
Applicare un carico da 50ohm ad uno dei due connettori N presenti ai lati della cella e misurare con ricevitore EMI o Analizzatore di spettro con filtri CISPR
Verifica dell’immunità:
Attraverso uno dei due connettori N presenti cella cella è possibile iniettare un segnale RF che verrà irradiato sull’EUT e riletto attraverso un power meter o analizzatore di spettro collegato al connettore N all’altro capo della cella

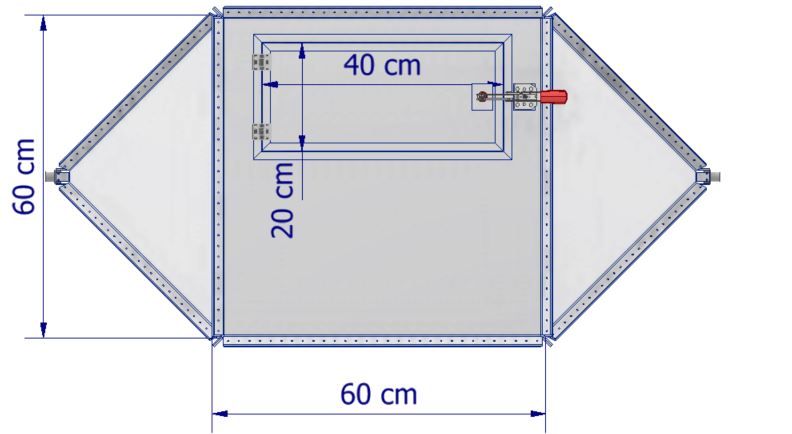

Lo sportello anteriore consente di inserire oggetti di dimensioni massime 40 x 20 cm.
La zona di quiete è costituita da un rettangolo che ha altezza 10cm e base 20x20cm. La zona di quiete costituisce l’area all’interno della quale il segnale RF è inteso “stabile” entro +/-3dB.
Materiali durevoli:
– il setto centrale è composto da un circuito stampato di spessore 2,4mm
– l’esterno è in alluminio
– lo sportello ha contatti struscianti in berillio
– i connettori N sono della seria Amphenol RF modello 172228-14
Costo di vendita: 6.900€ (+IVA e trasporto)
