Lettura temepratura via Bluetooth – Bluno M3 & MAX31865

Unendo la scheda Bluno M3 con Adafruit PT100 MAX31865 è possibile realizzare un dispositivo stand alone per la lettura della temperatura via Bluetooth. Di seguito i passi da seguire per ottenere il dispositivo funzionante e l’APP per Android.

Componenti e collegamenti

è necessario acquistare

ed effettuare i seguenti collegamenti

Prepariamo IDE per Arduino

  1. Scarica ed installa la versione 1.8 di Arduino https://www.arduino.cc/download_handler.php?f=/arduino-1.8.12-windows.exe
  1. Aggiungi la scheda Bluno M3 https://wiki.dfrobot.com/Bluno_M3_V2.2_Software_Development_Environment

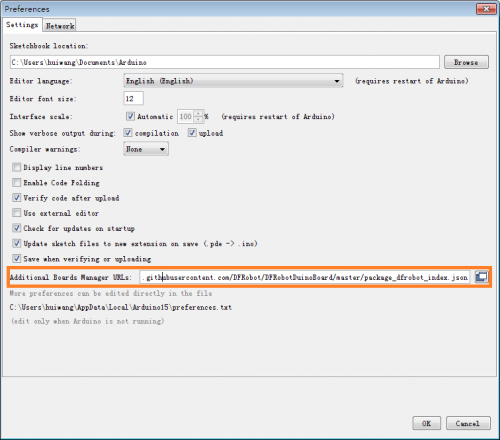

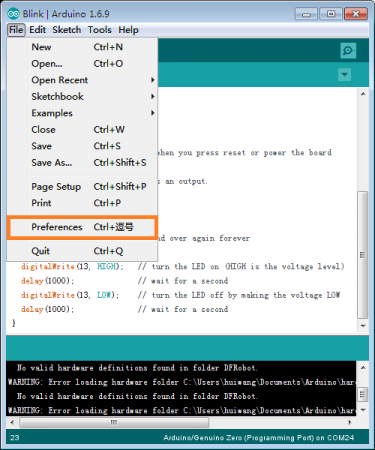

  2. Open Arduino IDE, File->Preferences, find Additional Boards Manager URLs, copy the below link, and paste in the blank.

https://raw.githubusercontent.com/DFRobot/DFRobotDuinoBoard/master/package_dfrobot_m3_index.json ;

  1. Click OK

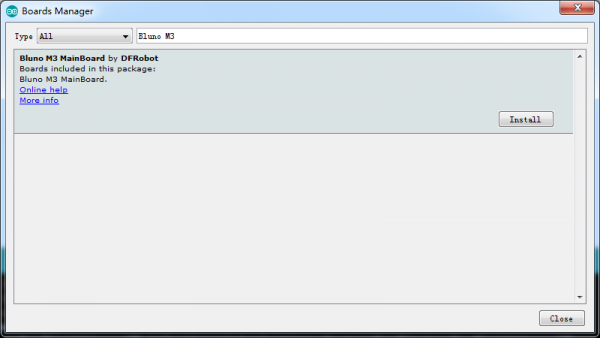

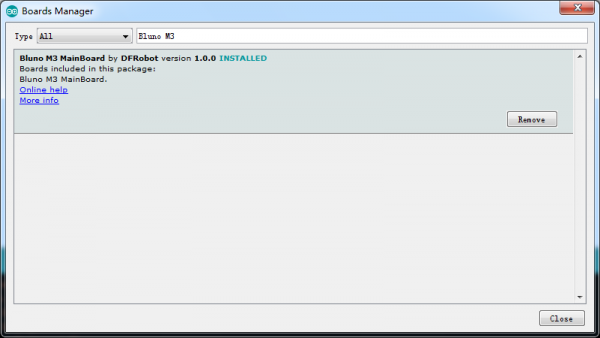

  2. Open Tools->Board->Boards Manager, enter Bluno M3 in the search box, click Install

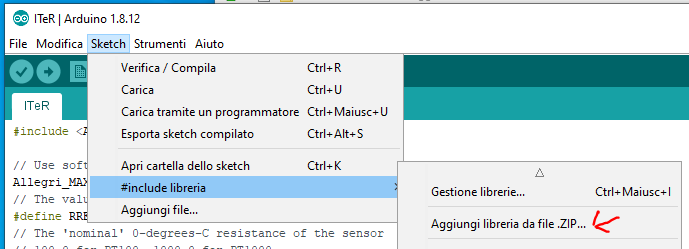

  1. Installa la libreria che ho creato e trovi al link sotto cliccando su Sketh -> #includi libreria da file -> aggiungi libreria da ZIP

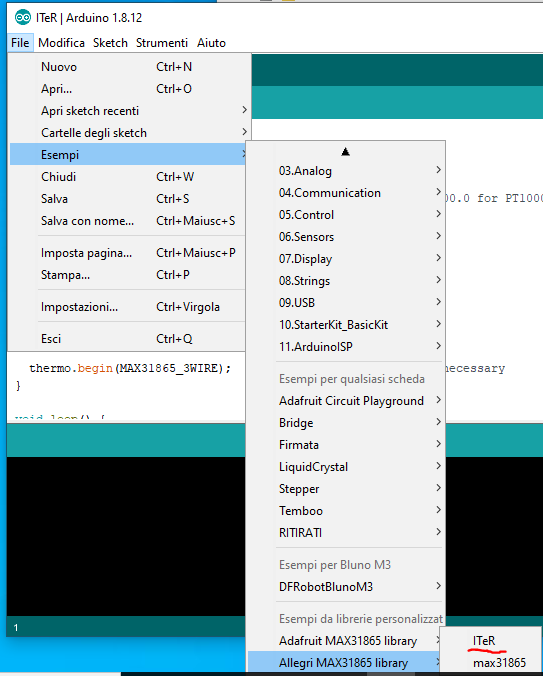

  1. A questi punti nell’elenco di esempi troverai:

Per poter modificare il progetto devi salvarlo in un’altra cartella con File-> Salva con nome

Connettendosi con il bluetooth con questo esempio,

  • premendo r scrivere sul bluetooth RTD value: valore in ohm della resistenza PT100
  • premendo t scrivere sul bluetooth Temperature = valore in °C della temperatura

APP Inventor

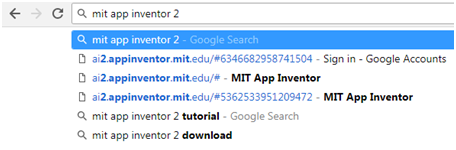

  1. cerca con Google : mit app inventor 2 in Google chrome (non è supportato Internet Explorer)

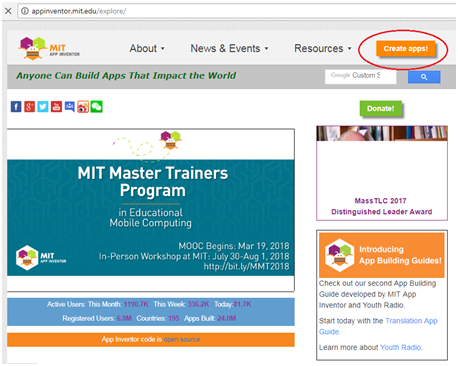

  1. accedi con il tuo account Google
  1. importa il file App_Bluetooth.aia presente nello ZIP di seguito
