Regolatore da barra DIN

Lo studio e lo sviluppo di questo regolatore da barra DIN rappresenta un esempio classico dei servizi offerti.

Dopo aver ascoltato le richieste del cliente e le sue necessità abbiamo definito i componenti necessari  del regolatore da barra DIN per ottenere le specifiche richieste dal cliente.

Le caratterische di questo dispositivo sono:

  • microcontrollore programmabile STM32F051R8
  • 8 ingressi analogici @ 12bit di cui:
    • 2 x 0..1Vdc
    • 1 x 0..5Vdc
    • 2 x 0..10Vdc
    • 2 x PT100 con range -40..+60°C
  • 8 uscite digitali PWM con frequenza regolabile da codice
  • 2 uscite analogiche configurabili :
    • 0..1Vdc
    • 0..10Vdc
    • 4..20mA
  • EEPROM 4Mbit SPI
  • RS485 per espansioni fino a 512 moduli

A partire da questi requisiti abbiamo sviluppato lo schema elettrico e proceduto allo sbroglio del circuito stampato per costruire i file gerber necessari alla produzione dei circuiti stampati.

Con l’utilizzo di servizi online abbiamo gestito i contatti con il fornitore del circuito stampato con le tempistiche richieste dal cliente.

Ricevuti i circuiti stampati abbiamo provveduto al montaggio dei primi 10 prototipi, consegnando al cliente una soluzione chiavi in mano.

Come ultimo step , abbiamo scritto le librerie per l’accesso alle periferiche presenti a bordo del circuito e trasferito al cliente le informazioni necessarie per proseguire in autonomia nello sviluppo del codice firmware specifico per l’applicazione.

Grazie alla nostra dotazione di strumenti effettuiamo montaggi SMD di componenti con passo fino a 0.5mm con pin in vista grazie.

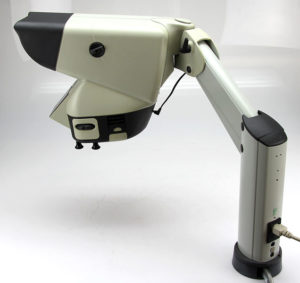

  • microscopio 3D Mantis ottca 4x e 2x
  • saldatore Weller
